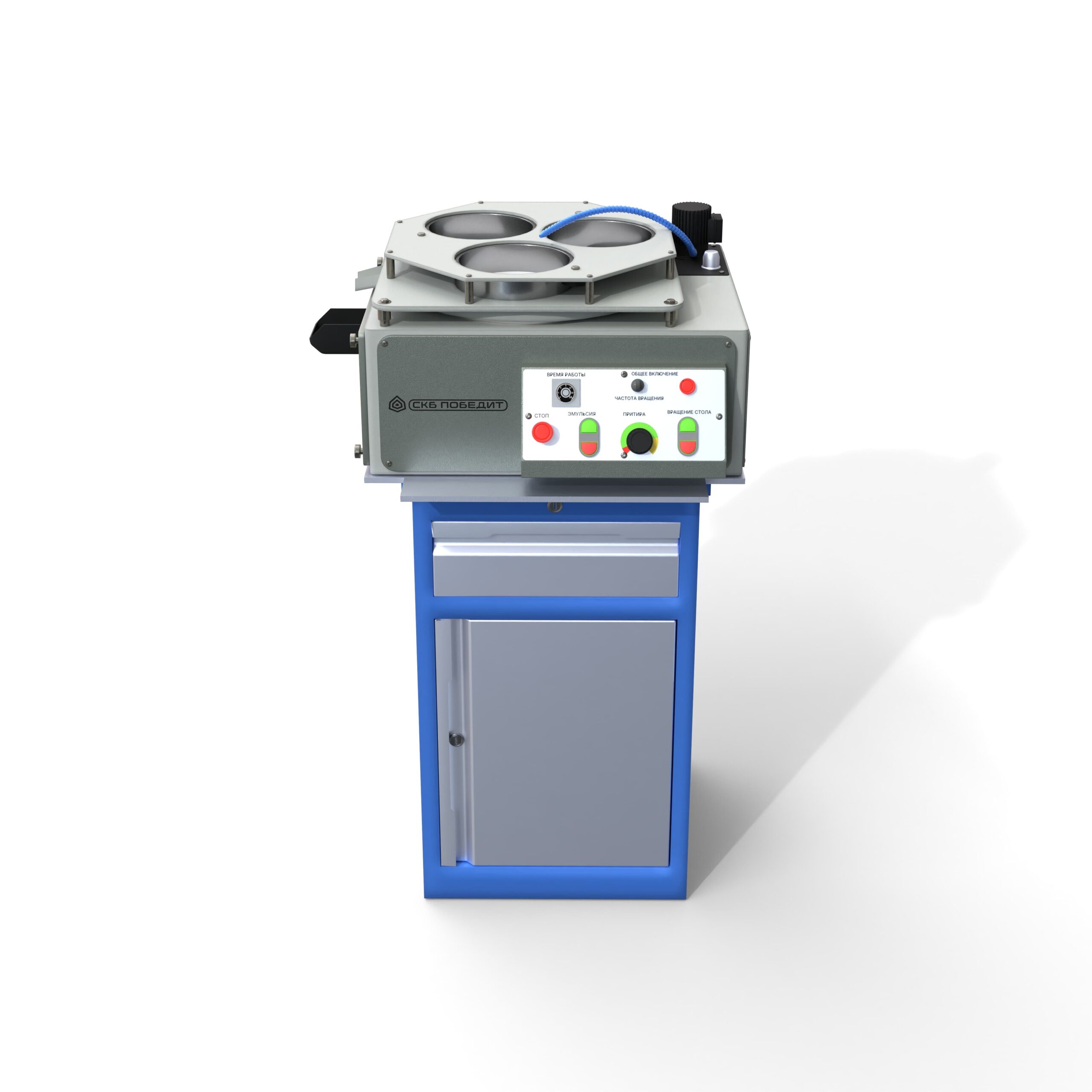

Станок притирочно-доводочный ПОБЕДИТ-СПД-400

Станок предназначен для притирки уплотнительных поверхностей клиньев задвижек, золотников вентилей, шиберов, седел, тарелок клапанов и др. Оборудование для ремонта и восстановления ЗРА.

СТАНОК СЕРТИФИЦИРОВАН


Статья о Станке для притирки (доводки) >

Обзорное видео Станка для ремонта СППК >

Связаться

НАЗНАЧЕНИЕ

Чистовая и/или черновая притирка (доводка) уплотнительных поверхностей деталей трубопроводной арматуры: клиньев, золотников и седел клапанов, а также деталей общего машиностроения.



ОПИСАНИЕ

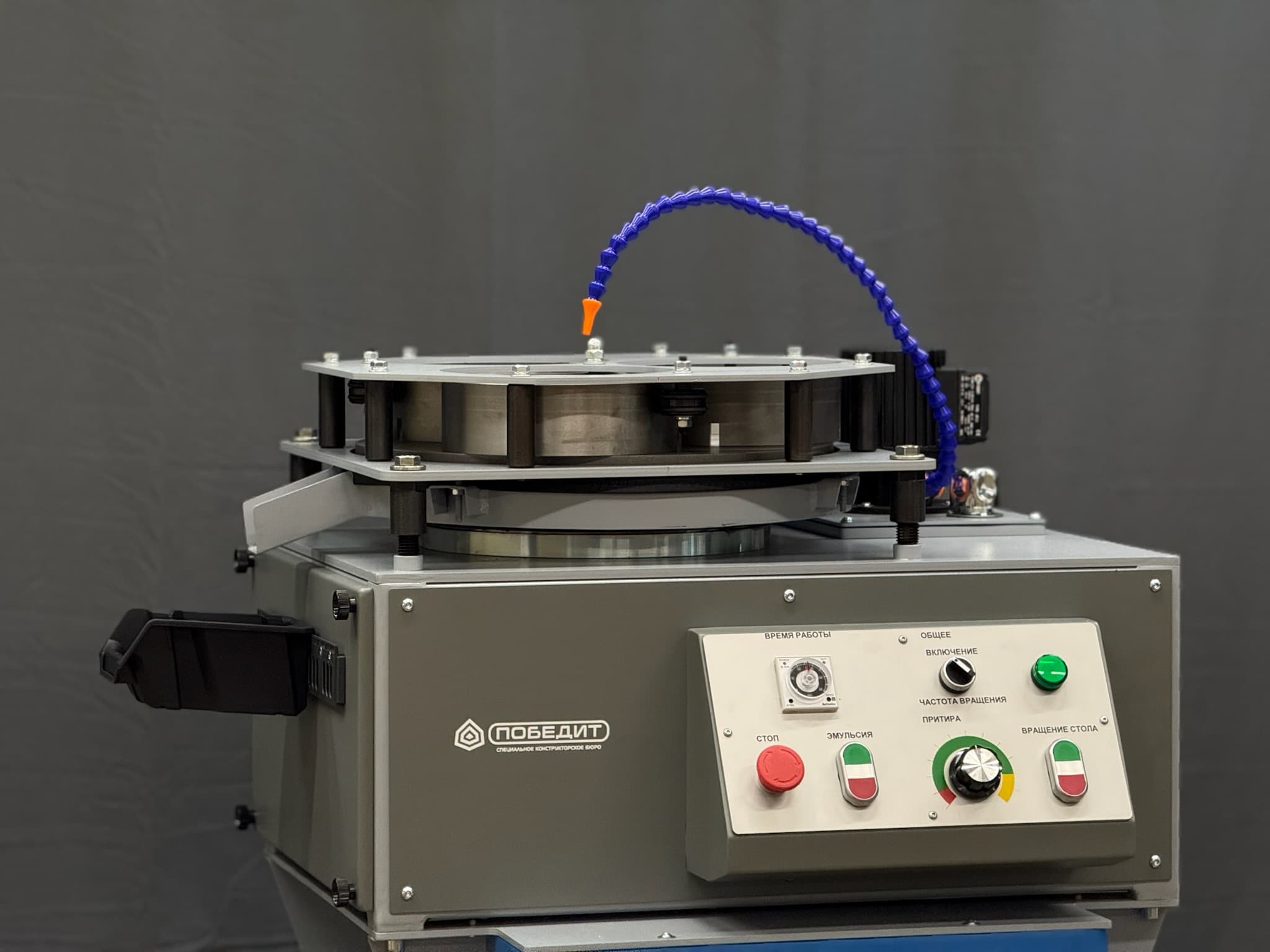

Станок представляет собой единую конструкцию рамы, притира, привода.

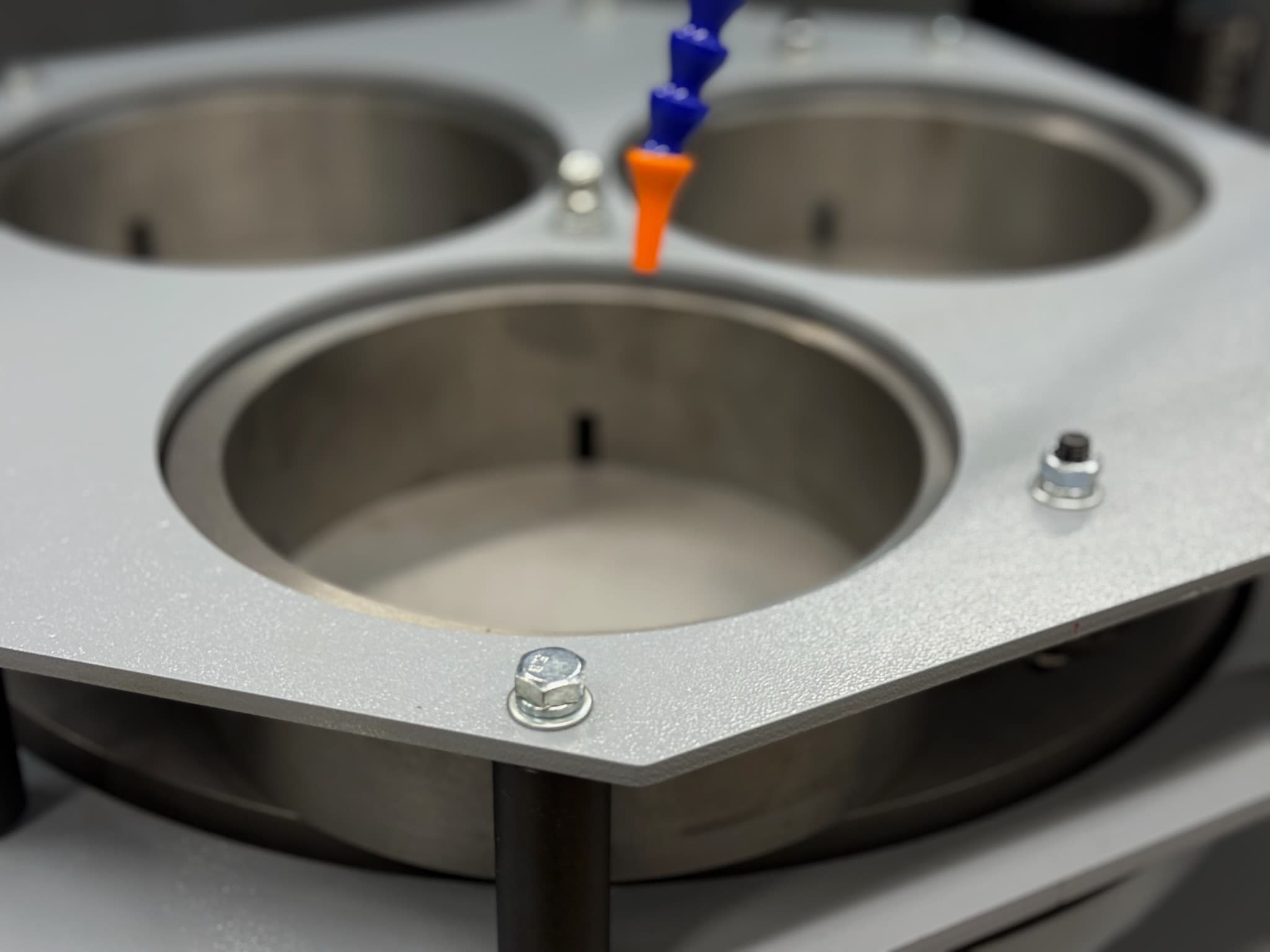

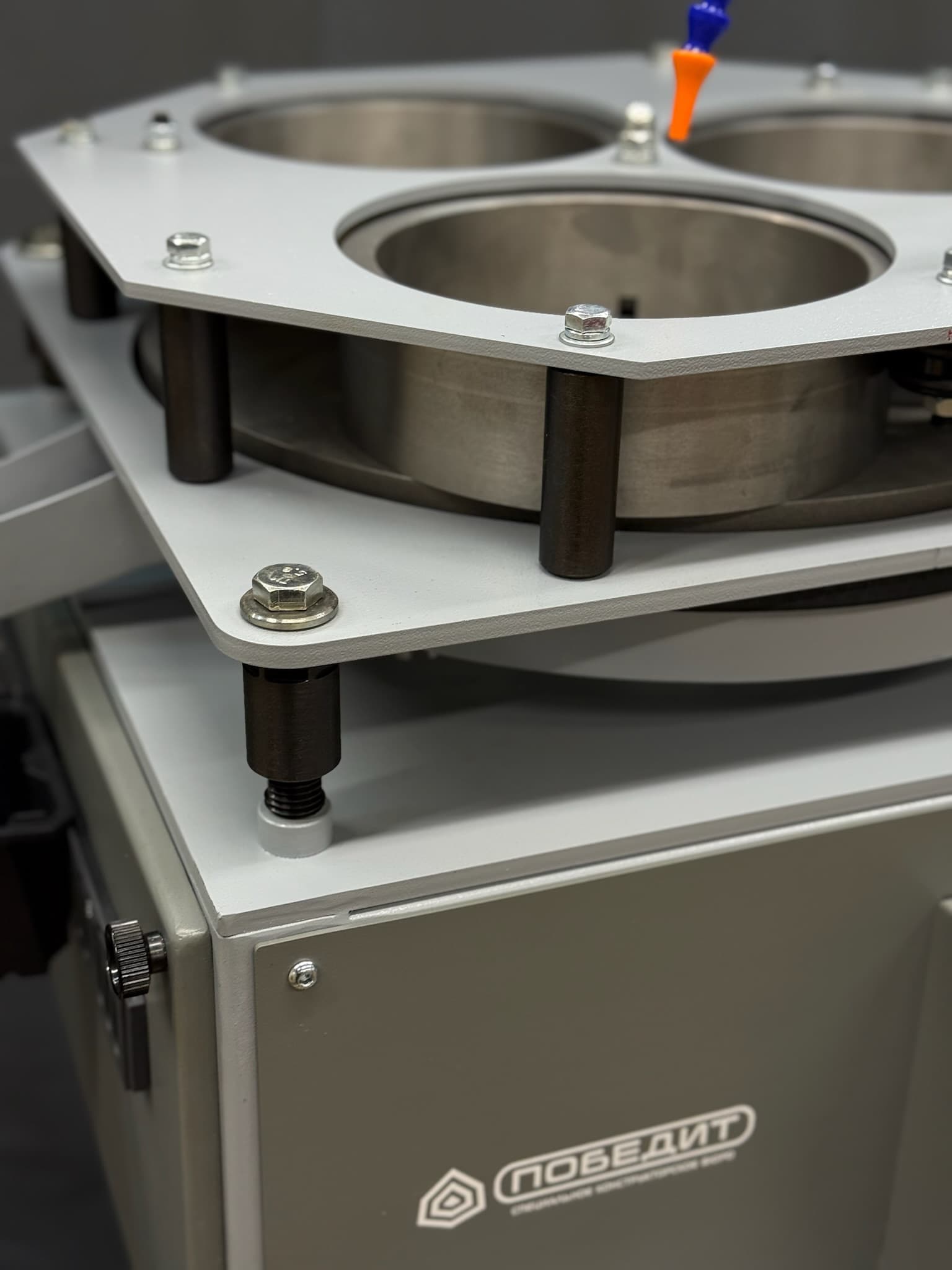

Установка деталей для обработки осуществляется в три обоймы, имеющие синхронное вращение от вращения притира, для мелких деталей могут быть предусмотрены кассеты, выполненные из текстолита.



ОПЦИИ

Бак с насосом и барбатажем для регулируемой подачи притирочной эмульсии.

Освещение рабочей зоны станка.

Двойная настройка подачи притирочной эмульсии.

Таймер времени притирки деталей.

Возможность замены притиров: чистовой и черновой.

Возможность установки обоймы большего диаметра для обработки крупно габаритных деталей.

Возможность установки перистальтического дозирующих насосов для подачи притирочной эмульсии.



ДОСТОИНСТВА

— оптимальное бюджетное решение для тонкой обработки поверхностей деталей;

— эргономический дизайн, стандартное оснащение емкостью для сбора отработанной притирочной эмульсии;

— большой выбор опций в сочетании с модификациями предоставляет большой выбор по функционалу применения станка;

— ручная настройка компенсации выработки притира (выпуклости и вогнутости);

— регулировка высоты стола при износе притира.



ТЕХНОЛОГИЧЕСКАЯ ОПЕРАЦИЯ

Притирка — процесс механической обработки абразивными зернами свободно расположенными между взаимно движущимися уплотнительными поверхностями арматуры и притира.

Параметры Значение
Условные диаметр арматуры DN, мм 15…125
Диаметр притира, мм 420
Число обойм, шт 3/1
Диаметр обойм внутренний, мм 155/280
Направление вращения притира Левое
Шероховатость обработанной поверхности, мкм 0,08…0,1
Качество обработанной поверхности, мкм: шероховатость Ra — до 0,05;
плоскостность — 0,1…0,6
Максимальная величина износа притира, мм 30
Регулировка высоты при износе притира +
Частота вращения притира, об/мин 10…70
Потребляемая мощность, кВт 0,7
Электропитание, В/Гц 400/50
Габаритные размеры, ДхШхВ, мм 990х600х1040
Масса, кг 330
